Ponieważ mój stary miernik pamiętający jeszcze początki lat 90 trochę się wysłużył i brak w nim pewnych przydatnych funkcji, jako noworoczny prezent postanowiłem zakupić coś z większa funkcjonalnością. Wybrałem multimetr Axiomet AX-594. Jest to miernik z automatycznym zakresem (w końcu mniej kręcenia pokrętłem przy przejściu miedzy zakresami), pozwala na pomiar napięcia, oporu, prądu, pojemności, częstotliwości do 30Mhz wraz z wypełnieniem impulsu, temperatury oraz umożliwia testowanie diód i ciągłości obwodów. Dodatkowym atutem jest optoizolowane wyjście RS232 do komunikacji (przez USB) z komputerem PC wraz z oprogramowaniem (tylko Windows). Pełna specyfikacja multimetru znajduje się na stronie firmy TME.

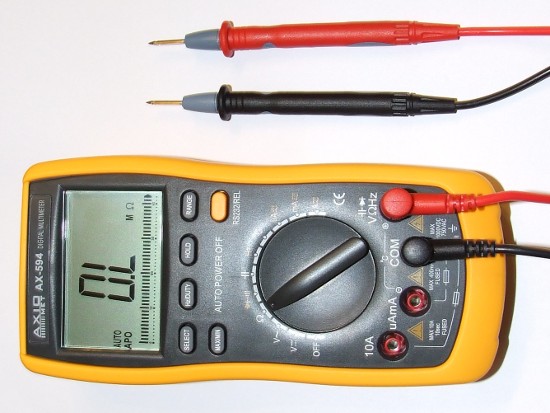

W działaniu.

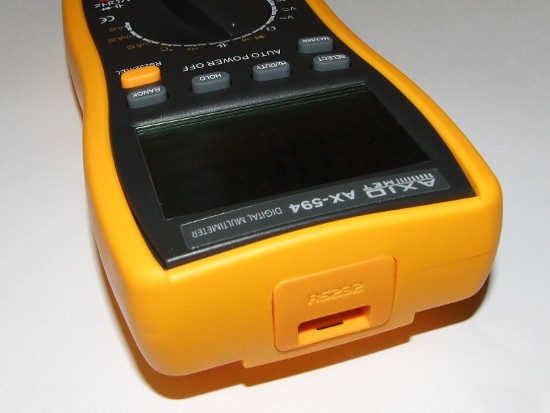

Widok na port RS232.

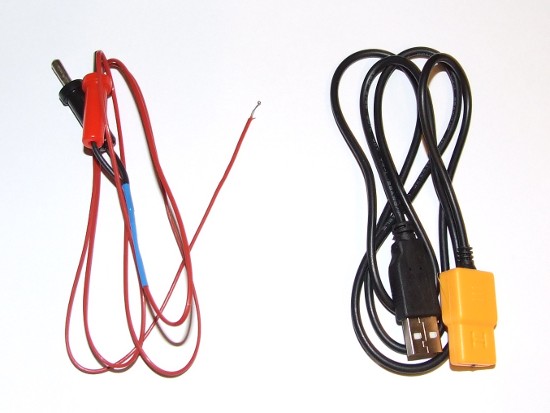

Termopara do pomiaru temperatury oraz przewód RS232<=>USB.

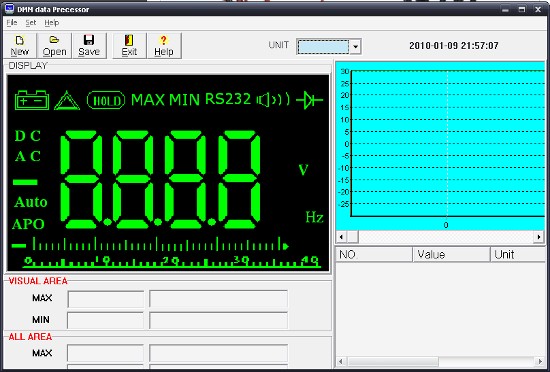

Program do akwizycji danych na komputerze PC.
Kategorie
Ksiązki
Diuna: Kapitularz
Hej, mam taki po lewej! :D
Napisane przez BTM, dnia 20.01.2010 o 09:36
Napisz coś o szybkości (różnych) pomiarów, dokładności.
Napisane przez Beat, dnia 10.03.2010 o 04:38
Wszystkie pomiary, poza pojemnością (nawet do kilkudziesięciu sekund) trwają około 3-4s, czas pomiaru nieznacznie przyspiesza przy ręcznym ustawieniu wybranego zakresu. Ponieważ nie mam żadnego pewnego punktu odniesienia do badania dokładności mogę powiedzieć, że podczas pomiarów tam gdzie miało być np 5v miernik pokazywał 5v, tak samo w przypadku prądu, rezystancji, częstotliwości, procentu wypełnienia impulsu itd. Jedynie w przypadku pomiaru pojemności spotkałem się z dużym błędem np. kondensatora 100nf wskazanie miernika wynosi 68nf.
Napisane przez admin, dnia 10.03.2010 o 09:41
Czy test ciągłości obwodu sygnalizowany jest natychmiastowo po zwarciu sond czy dopiero po pewnym opóźnieniu?
Napisane przez Piotr, dnia 22.07.2010 o 13:28
Występuje pewne opóźnienie ale jest ono tak małe (poniżej 0.5s), że praktycznie niezauważalne. Zupełnie nie przeszkadza w pomiarach.
Napisane przez admin, dnia 22.07.2010 o 15:04
Na jak długo wystarczają baterie?
W tym mierniku nietypowo jak na multimetry są dwie baterie AAA (tak przynajmniej podają w danych katalogowych).
Napisane przez Robert, dnia 09.04.2011 o 10:53
Minął rok odkąd mam ten multimetr i baterie nie wymagały wymiany (właśnie zajrzałem do środka i są to faktycznie 2 baterie AAA). W tygodniu robię zwykle kilka krótkich pomiarów, raz na jakiś czas przy odpalaniu jakiegoś układu miernik chodzi dłużej. Na podstawie tego jak z niego korzystam ciężko powiedzieć jak by się sprawował przy ciągłej codziennej pracy.
Napisane przez admin, dnia 10.04.2011 o 10:03
Kupiłem ten multimetr, jednak główna funkcja dla której go kupiłem, czyli rejestracja napięć poprzez USB i program, nie działa. Napięcia są wyświetlane na bieżąco na wirtualnym wyświetlaczu, jednak dane nie pojawiają się w prawym dolnym oknie. Bez problemu działa rejestracja np. temperatury.
Na CD jest pięć wersji programu. Który powinien być użyty? Czy można ściągnąć skądś nową wersję oprogramowania (na stronie producenta nie ma takiej zakładki)?
Napisane przez Robert, dnia 21.04.2011 o 12:16
Przyznam szczerze, że program do akwizycji danych włączyłem tylko raz żeby zobaczyć czy działa komunikacja miernika z komputerem. Tak wiec w tej kwestii nie pomogę. Gdybyś znalazł rozwiązanie (i chciał byś się nim podzielić) wrzuć je w komentarze może komuś się przyda.
Napisane przez admin, dnia 21.04.2011 o 12:45
Może u Ciebie, akwizycja działa prawidłowo (np. masz program w bardziej działającej wersji). Mógłbyś to sprawdzić? Chodzi o rejestrację napięć.
Stoję przed dylematem, czy odesłać miernik z powrotem.
Napisane przez Robert, dnia 21.04.2011 o 14:54
Mam te sam problem..tylko Temp. działa w jednej z tych pięciu wersji natomiast U,I itp nie działa..W V.4 po otwarciu zapisanego pliku widnieje tylko data…
Napisane przez Dawid, dnia 26.05.2011 o 18:37
akwizycja działa pod warunkiem że ustawi się zakres bez separatora dziesiętnego. Niestety dokładność 1V.
Napisane przez wojtek, dnia 24.02.2012 o 10:50
Napiecie dziala i eksportuje do exela.
Mysle ze reszta bedzie OK.
Napisane przez pagram, dnia 14.05.2012 o 23:07
Warunkiem koniecznym by działało poprawnie jest ustawienie w systemie , że separatorem dziesiętnym jest kropka !!! a nie przecinek (domyślnie dla windowsa „polskiego”.
Po zmianie u mnie działa. Eksport do excela po tej zmianie działa. Zmiana przecinka na kropkę zmienia separator w excelu
Napisane przez pagram, dnia 14.05.2012 o 23:13
Kupiłem ten miernik dziś. Trochę mnie drażni, że brak jakiegokolwiek info na temat jego oprogramowania oraz to, że na płycie jest 5 wersji – nie wiadomo po co… (u mnie jakoś działała tylko v5)
Na szczęście znalazłem w necie pożyteczne informacje na temat interfejsu komunikacyjnego. Oparty jest na układzie FS9721 i jest zgodny z miernikami Victor 86C.
Udało mi się pobrać program UltraDMM, który po odpowiednim ustawieniu potrafi odczytywać z niego dane.
Może komuś się przyda – trzeba w nim ustawić model miernika: Proskit MT-1820 (USB) (Victor) oraz jeszcze dodatkowo zaznaczyć „use USB”.
Napisane przez Przemek, dnia 14.02.2017 o 20:25
Właśnie się zastanawiam nad zakupem miernika z opcją zapisu danych na komputerze.
Warto kupić AX-594 czy proponujecie coś innego. Wyszukałem jeszcze Forscher FS8218, ale co jest wart, internet pusty, posiada True RMS, ale co jego program potrafi?
Z Axionem widzę jakieś atrakcje.
Napisane przez wojtek, dnia 16.03.2017 o 18:32
Minęło już 7 lat odkąd zamieściłem ten artykuł. Mój AX-594 przez cały czas sprawuje się bez problemowo. Kable nie zesztywniały, bateria trzyma od nowości. Używam go średnio do 2-3 pomiarów w tygodniu (wiec raczej nie wiele). Jedyne co mi raz przeszkadzało to niemożliwości pomiaru pojemności kondensatorów poniżej 10pf.
Forscher FS8218 kosztuje więcej od AX-594 ale ma tez większe możliwości. Wszystko zależy czy będziesz z nich korzystał i jesteś gotowy do nich dopłacić.
Napisane przez k2, dnia 17.03.2017 o 00:54
Gdzie można znaleźć program dla tego miernika do systemu Windows
pozdrawiam
Napisane przez Alfred, dnia 03.05.2019 o 07:32
Poszukaj UltraDMM jest o nim wspomniane kilka komentarzy wyżej.
Napisane przez k2, dnia 08.05.2019 o 22:51
