Często na rożnych serwisach internetowych spotykam matryce LED’owe wyświetlające animacje lub obrazki. Postanowiłem sam zmierzyć się z problemem obsługi i wyświetlania obrazu na takiej matrycy. Efekty „na szybko” widać na zdjęciu poniżej.

Jest to 64 diodowa dwu kolorowa (czerwony i zielony) matryca LED, sterowana za pomocą mikrokontrolera PIC16F77. Katody diód zwierane są do masy za pomocą układu ULN2803, a anody bezpośrednio do jednego z portów mikrokontrolera. Aby uzyskać obraz, kolejne kolumny zapalane są co 2,5ms, po 20ms następuje narysowanie całego obrazu. W ciągu sekundy obraz rysowany jest 50 razy (50hz), co powoduje że nie widać migotania matrycy podczas przełączania kolumn. Ponieważ diody zasilane są impulsowo spada ich pobór prądu. W związki z tym wartości oporników ograniczających prąd (330ohm) są znacznie za duże przez co diody dają bardzo blade światło.

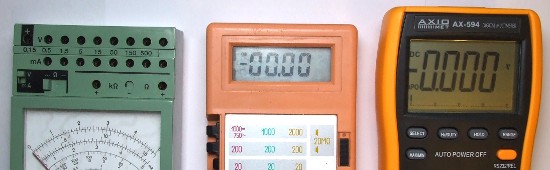

Ponieważ mój stary miernik pamiętający jeszcze początki lat 90 trochę się wysłużył i brak w nim pewnych przydatnych funkcji, jako noworoczny prezent postanowiłem zakupić coś z większa funkcjonalnością. Wybrałem multimetr Axiomet AX-594. Jest to miernik z automatycznym zakresem (w końcu mniej kręcenia pokrętłem przy przejściu miedzy zakresami), pozwala na pomiar napięcia, oporu, prądu, pojemności, częstotliwości do 30Mhz wraz z wypełnieniem impulsu, temperatury oraz umożliwia testowanie diód i ciągłości obwodów. Dodatkowym atutem jest optoizolowane wyjście RS232 do komunikacji (przez USB) z komputerem PC wraz z oprogramowaniem (tylko Windows). Pełna specyfikacja multimetru znajduje się na stronie firmy TME.
